Γιατί ο διακόπτης χαμηλής τάσης GCS γίνεται έξυπνη επιλογή για σύγχρονα συστήματα διανομής ισχύος

Περίληψη:Η αξιόπιστη διανομή ισχύος χαμηλής τάσης απαιτεί περισσότερα από την απλή σύνδεση ηλεκτρικού εξοπλισμού. Απαιτεί ένα σύστημα διακοπτών που μπορεί να οργανώσει κυκλώματα, να βελτιώσει τη λειτουργική ασφάλεια, να απλοποιήσει τη συντήρηση και να υποστηρίξει όλο και πιο περίπλοκες απαιτήσεις αυτοματισμού.CONSO·CN Διακόπτης χαμηλής τάσης GCSέχει σχεδιαστεί γύρω από αρθρωτές λειτουργικές μονάδες, πρακτικούς μηχανισμούς συρταριών, διαμερισματοποιημένη κατασκευή και ευέλικτες συνδέσεις καλωδίων. Αυτό το άρθρο εξηγεί τη δομή του, τα βασικά τεχνικά χαρακτηριστικά, τις εφαρμογές, τα πλεονεκτήματα και σημαντικά ζητήματα επιλογής για μηχανικούς, εργολάβους, διανομείς και αγοραστές βιομηχανικών συστημάτων ισχύος.

Πίνακας περιεχομένων

• Τι είναι ο διακόπτης χαμηλής τάσης GCS;
• Ποια είναι τα κύρια δομικά χαρακτηριστικά του διακόπτη GCS;
• Γιατί να επιλέξετε διακόπτη χαμηλής τάσης GCS για διανομή ισχύος;
• Πώς συγκρίνεται το GCS με τον διακόπτη χαμηλής τάσης GCK;
• Πού χρησιμοποιείται ο διακόπτης χαμηλής τάσης GCS;
• Πώς πρέπει οι αγοραστές να επιλέξουν διακόπτη χαμηλής τάσης GCS;
• Γιατί έχει σημασία η ικανότητα του κατασκευαστή;
• Συχνές ερωτήσεις σχετικά με τον διακόπτη χαμηλής τάσης GCS

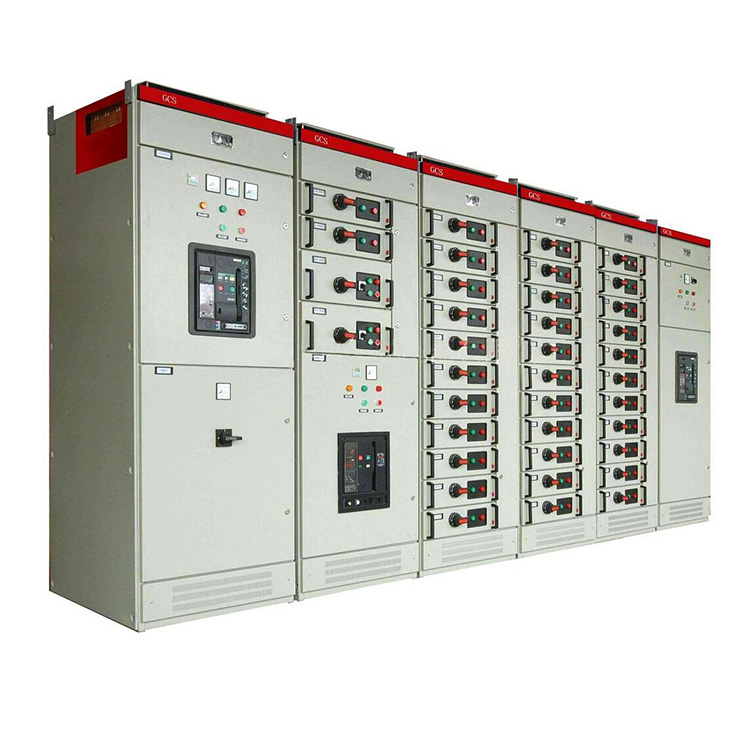

Τι είναι ο διακόπτης χαμηλής τάσης GCS;

Το GCS Low Voltage Switchgear είναι μια αρθρωτή λύση διανομής και ελέγχου ισχύος χαμηλής τάσης σχεδιασμένη για εφαρμογές όπου πολλαπλά κυκλώματα, λειτουργίες ελέγχου κινητήρα, διεπαφές αυτοματισμού και πρόσβαση συντήρησης πρέπει να οργανωθούν σε ένα συμπαγές ηλεκτρικό συγκρότημα.

Σε σύγκριση με τις συμβατικές διαμορφώσεις διακοπτών χαμηλής τάσης, ο εξοπλισμός GCS δίνει μεγαλύτερη έμφαση στις αρθρωτές λειτουργικές μονάδες και στους πρακτικούς μηχανισμούς εξαγωγής και πρόωσης. Σύμφωνα με τις πληροφορίες προϊόντος της CONSO·CN, η λύση GCS της μπορεί να κατασκευαστεί σύμφωνα με το μονογραμμικό διάγραμμα, το σχέδιο διάταξης και τη λίστα αγορών ενός πελάτη, επιτρέποντας στην τελική διαμόρφωση να αντιστοιχεί καλύτερα στο πραγματικό σύστημα διανομής.

Ο σχεδιασμός είναι ιδιαίτερα χρήσιμος όταν ένα έργο απαιτεί πολλαπλούς εξερχόμενους τροφοδότες και ανεξάρτητες λειτουργικές μονάδες. Αντί να αντιμετωπίζει ολόκληρο το ερμάριο ως έναν ηλεκτρικό χώρο, η κατασκευή GCS χωρίζει τον εξοπλισμό σε λειτουργικά τμήματα, βοηθώντας τους χειριστές να απομονώσουν μεμονωμένα κυκλώματα και να περιορίσουν την πιθανή επίδραση ενός εντοπισμένου σφάλματος.

Ποια είναι τα κύρια δομικά χαρακτηριστικά του διακόπτη GCS;

Η αποτελεσματικότητα ενός συστήματος GCS προέρχεται από τη σχέση μεταξύ των ηλεκτρικών εξαρτημάτων του, της διάταξης του ζυγού, των λειτουργικών διαμερισμάτων, των διαμερισμάτων καλωδίων και των αποσπώμενων μονάδων. Πολλά δομικά χαρακτηριστικά είναι ιδιαίτερα σημαντικά κατά την αξιολόγηση μιας λύσης GCS.

Αρθρωτές Λειτουργικές Μονάδες

Η αρθρωτή κατασκευή καθιστά δυνατή τη διαμόρφωση διαφορετικών κυκλωμάτων σύμφωνα με τις πραγματικές απαιτήσεις διανομής. Αυτό είναι πολύτιμο για βιομηχανικές εγκαταστάσεις όπου οι τροφοδότες, τα κυκλώματα ελέγχου κινητήρα, ο εξοπλισμός αυτοματισμού και τα βοηθητικά φορτία ενδέχεται να χρειάζονται διαφορετικές ηλεκτρικές διαμορφώσεις.

Χωριστά λειτουργικά διαμερίσματα

Οι λειτουργικές μονάδες και τα διαμερίσματα έχουν σχεδιαστεί με σαφή διαχωρισμό. Αυτή η διάταξη μπορεί να βοηθήσει στον περιορισμό της επίδρασης ενός σφάλματος σε μια μικρότερη περιοχή και επιτρέπει στο προσωπικό συντήρησης να εργάζεται σε μεμονωμένα τμήματα χωρίς να ενοχλεί άσκοπα άλλα κυκλώματα.

Οριζόντια διάταξη τριών διαύλων

Οι πληροφορίες προϊόντος από το CONSO·CN καθορίζουν μια οριζόντια διάταξη τριών διαύλων που προορίζεται να παρέχει δυναμική και θερμική σταθερότητα. Ο αναφερόμενος σχεδιασμός μπορεί να αντέξει την επίδραση ρεύματος βραχυκυκλώματος έως 80/176 kA, ανάλογα με την ισχύουσα διαμόρφωση και συνθήκες.

Υψηλή πυκνότητα κυκλώματος

Ένα μόνο ντουλάπι MCC μπορεί να φιλοξενήσει έως και 22 κυκλώματα σύμφωνα με τις δημοσιευμένες πληροφορίες προϊόντος του κατασκευαστή. Αυτή η διαμόρφωση μπορεί να είναι χρήσιμη για ηλεκτροπαραγωγή, πετροχημικούς, βιομηχανικούς αυτοματισμούς και άλλες εγκαταστάσεις με μεγάλο αριθμό ηλεκτρικών φορτίων.

Πρακτικό διαμέρισμα καλωδίων

Οι εξωτερικές συνδέσεις καλωδίων διατάσσονται σε μια ειδική θήκη καλωδίων, με δυνατότητα εισόδου και εξόδου καλωδίων από διαφορετικές κατευθύνσεις ανάλογα με τη διαμόρφωση. Ο μετασχηματιστής ρεύματος μηδενικής ακολουθίας μπορεί επίσης να τοποθετηθεί στο διαμέρισμα καλωδίων, υποστηρίζοντας ευκολότερη εγκατάσταση και συντήρηση.

Εκτεταμένες δευτερεύουσες συνδέσεις

Οι συρταρωτές μονάδες GCS μπορούν να παρέχουν πολλαπλές δευτερεύουσες επαφές plug-in. Το CONSO·CN δηλώνει ότι οι μονάδες 1 μονάδας και άνω μπορούν να έχουν 32 ζεύγη, ενώ οι διαμορφώσεις μισής μονάδας μπορούν να έχουν 20 ζεύγη. Αυτή η χωρητικότητα υποστηρίζει διεπαφές υπολογιστή, κυκλώματα αυτόματου ελέγχου και άλλες απαιτήσεις δευτερεύοντος ελέγχου.

Γιατί να επιλέξετε διακόπτη χαμηλής τάσης GCS για διανομή ισχύος;

Για βιομηχανικά ηλεκτρικά συστήματα, η επιλογή διακοπτών επηρεάζει όχι μόνο την αρχική εγκατάσταση αλλά και τη λειτουργία, την αντιμετώπιση προβλημάτων, την επέκταση και τη συντήρηση. Η τεχνολογία GCS προσφέρει πολλά πρακτικά πλεονεκτήματα.

Ένα άλλο σημαντικό πλεονέκτημα είναι η ευελιξία σχεδιασμού. Ο διακόπτης GCS δεν επιλέγεται απαραιτήτως ως γενικός ντουλάπι εκτός ραφιού. Ένας επαγγελματίας κατασκευαστής μπορεί να διαμορφώσει τον εξοπλισμό σύμφωνα με τα ηλεκτρικά σχέδια, τις διατάξεις εξοπλισμού και τις απαιτήσεις αγοράς. Αυτή η προσέγγιση είναι ιδιαίτερα πολύτιμη για έργα όπου η κατανομή φορτίου και η διαμόρφωση του ντουλαπιού διαφέρουν από τις τυπικές ρυθμίσεις.

Πώς συγκρίνεται το GCS με τον διακόπτη χαμηλής τάσης GCK;

Το GCS και το GCK χρησιμοποιούνται και τα δύο σε συστήματα διανομής χαμηλής τάσης, αλλά οι δομικές προσεγγίσεις τους δεν είναι πανομοιότυπες. Η CONSO·CN περιγράφει το GCS ως έναν προηγμένο τύπο σε σύγκριση με τον διακόπτη χαμηλής τάσης GCK, τονίζοντας τη μεγαλύτερη αρθρωτή διάταξη και την πιο πρακτική διάταξη εξαγωγής και πρόωσης.

Η σωστή επιλογή θα πρέπει τελικά να βασίζεται στην τάση του συστήματος, το ρεύμα, τις απαιτήσεις βραχυκυκλώματος, την ποσότητα κυκλώματος, τις διαστάσεις του ντουλαπιού, την αρχιτεκτονική ελέγχου, τη στρατηγική συντήρησης και τα ισχύοντα πρότυπα αντί να επιλέγει απλώς ένα μοντέλο επειδή φαίνεται πιο προηγμένο.

Πού χρησιμοποιείται ο διακόπτης χαμηλής τάσης GCS;

Τα συστήματα GCS είναι κατάλληλα για ένα ευρύ φάσμα βιομηχανικών και υποδομών περιβαλλόντων διανομής ισχύος. Η αρθρωτή αρχιτεκτονική τους είναι ιδιαίτερα πολύτιμη όταν ένα έργο περιέχει πολυάριθμα εξερχόμενα κυκλώματα ή απαιτεί ενοποίηση με συστήματα αυτοματισμού.

• Παραγωγή ενέργειας:Υποστηρίζει απαιτήσεις διανομής και ελέγχου κινητήρα που σχετίζονται με μεγάλες μονάδες παραγωγής.
• Πετροχημικές εγκαταστάσεις:Χρήσιμο όπου πολλοί κινητήρες, αντλίες, συστήματα ελέγχου και βοηθητικά φορτία απαιτούν οργανωμένη διανομή.
• Βιομηχανική παραγωγή:Βοηθά στη διαχείριση πολλαπλών γραμμών παραγωγής και ηλεκτροκίνητων μηχανημάτων.
• Εμπορικές εγκαταστάσεις και εγκαταστάσεις υποδομής:Μπορεί να διαμορφωθεί για κεντρικά συστήματα διανομής χαμηλής τάσης.
• Συστήματα αυτοματισμού:Πολλαπλές δευτερεύουσες επαφές μπορούν να υποστηρίξουν διεπαφές υπολογιστή και κυκλώματα αυτόματου ελέγχου.
• Μεγάλα έργα διανομής ηλεκτρικής ενέργειας:Τα αρθρωτά ντουλάπια μπορούν να διαμορφωθούν σύμφωνα με το μονογραμμικό διάγραμμα και τη διάταξη εξοπλισμού του έργου.

Για μεγάλες εγκαταστάσεις, η δυνατότητα οργάνωσης πολλαπλών τροφοδοτικών μέσα σε μια συντονισμένη σειρά διακοπτών μπορεί να βελτιώσει τη συνολική δυνατότητα συντήρησης της αρχιτεκτονικής διανομής.

Πώς πρέπει οι αγοραστές να επιλέξουν διακόπτη χαμηλής τάσης GCS;

Η αγορά ενός ντουλαπιού GCS θα πρέπει να ξεκινά με το ηλεκτρικό σύστημα και όχι από το ίδιο το ντουλάπι. Ένας εξειδικευμένος προμηθευτής θα πρέπει να λάβει αρκετές τεχνικές πληροφορίες για να καθορίσει την κατάλληλη διαμόρφωση.

1. Επιβεβαιώστε τις ηλεκτρικές παραμέτρους.Καθορίστε την ονομαστική τάση, το ονομαστικό ρεύμα, τη συχνότητα, τις απαιτήσεις βραχυκυκλώματος και άλλες παραμέτρους που αφορούν το έργο.
2. Προετοιμάστε το μονογραμμικό διάγραμμα.Αυτό παρέχει στον προμηθευτή μια σαφή κατανόηση των εισερχόμενων και εξερχόμενων κυκλωμάτων.
3. Προσδιορίστε την ποσότητα του κυκλώματος.Εξετάστε τους τροφοδότες, τα κυκλώματα ελέγχου κινητήρα, τα βοηθητικά κυκλώματα και τις μελλοντικές απαιτήσεις επέκτασης.
4. Αξιολογήστε τη φυσική διάταξη.Θα πρέπει να ληφθούν υπόψη οι διαστάσεις του ντουλαπιού, η κατεύθυνση του καλωδίου, ο χώρος εγκατάστασης και η απόσταση συντήρησης.
5. Καθορίστε τις απαιτήσεις ελέγχου.Ο αυτοματισμός, η παρακολούθηση, οι διεπαφές υπολογιστών και τα δευτερεύοντα κυκλώματα θα πρέπει να ορίζονται πριν από την παραγωγή.
6. Ελέγξτε τον συντονισμό προστασίας.Οι διακόπτες κυκλώματος και τα εξαρτήματα περιορισμού ρεύματος θα πρέπει να επιλέγονται σύμφωνα με το πραγματικό σύστημα διανομής.
7. Ελέγξτε τις δοκιμές και την τεκμηρίωση.Οι αγοραστές θα πρέπει να ζητήσουν κατάλληλα τεχνικά σχέδια, τεκμηρίωση δοκιμής, λίστες εξαρτημάτων και πληροφορίες λειτουργίας.

Για προσαρμοσμένα έργα, η παροχή στον προμηθευτή με ένα πλήρες σχέδιο μιας γραμμής, σχέδιο διάταξης και λίστα αγορών μπορεί να βελτιώσει σημαντικά την επικοινωνία και να μειώσει τα σφάλματα διαμόρφωσης. Η CONSO·CN προσδιορίζει συγκεκριμένα αυτά τα έγγραφα ως μέρος της διαδικασίας παραγωγής GCS.

Γιατί έχει σημασία η ικανότητα του κατασκευαστή;

Ένας πίνακας διακοπτών χαμηλής τάσης είναι ένα συντονισμένο ηλεκτρικό συγκρότημα και όχι ένα απλό μεταλλικό περίβλημα. Η ποιότητα της κατασκευής του διαύλου, η καλωδίωση, η συναρμολόγηση της λειτουργικής μονάδας, η επιλογή εξαρτημάτων, η μηχανική ευθυγράμμιση και οι δοκιμές μπορούν όλα να επηρεάσουν την αξιοπιστία του τελικού συστήματος.

Όταν επιλέγουν έναν κατασκευαστή ή προμηθευτή διακοπτών χαμηλής τάσης GCS της Κίνας, οι αγοραστές θα πρέπει να αξιολογούν περισσότερο από την τιμή. Οι βασικοί παράγοντες περιλαμβάνουν:

• Εμπειρία στην κατασκευή διακοπτών χαμηλής τάσης
• Δυνατότητα ερμηνείας μονογραμμικών διαγραμμάτων και σχεδίων έργων
• Δυνατότητες προσαρμογής και μηχανικής
• Διαδικασίες ποιοτικού ελέγχου κατά τη συναρμολόγηση
• Δυνατότητα δοκιμών και επιθεώρησης εργοστασίων
• Διαθεσιμότητα τεχνικής τεκμηρίωσης
• Τεχνική υποστήριξη μετά την πώληση
• Δυνατότητα συντονισμού διακοπτών με το ευρύτερο σύστημα διανομής

Η CONSO·CN παρουσιάζει το GCS ως μέρος του ευρύτερου χαρτοφυλακίου διακοπτών χαμηλής τάσης, παράλληλα με τις λύσεις GCK, MNS και GGD. Οι πληροφορίες προϊόντος δίνουν έμφαση στην προσαρμοσμένη παραγωγή με βάση τα σχέδια των πελατών και τις απαιτήσεις διανομής.

Για τους αγοραστές που συγκρίνουν προμηθευτές, η γκάμα προϊόντων διακοπτών χαμηλής τάσης μπορεί να προσφέρει χρήσιμο πλαίσιο για τον προσδιορισμό της αρχιτεκτονικής ντουλαπιών που είναι πιο κατάλληλη για ένα συγκεκριμένο έργο.

Συχνές ερωτήσεις σχετικά με τον διακόπτη χαμηλής τάσης GCS

Ποιος είναι ο κύριος σκοπός του διακόπτη χαμηλής τάσης GCS;

Ο πρωταρχικός σκοπός του είναι η διανομή, ο έλεγχος, η προστασία και η διαχείριση ηλεκτρικών κυκλωμάτων χαμηλής τάσης. Η αρθρωτή αρχιτεκτονική του είναι ιδιαίτερα κατάλληλη για συστήματα που απαιτούν πολλαπλούς τροφοδότες, λειτουργικές μονάδες και διεπαφές αυτοματισμού.

Τι είναι αυτό που κάνει το GCS να διαφέρει από τα συμβατικά συστήματα διανομής χαμηλής τάσης;

Το GCS δίνει έμφαση στις αρθρωτές λειτουργικές μονάδες, στους αποσπώμενους μηχανισμούς συρταριών, στη διαμερισματοποιημένη κατασκευή, στις ευέλικτες διατάξεις καλωδίων και στις εκτεταμένες δευτερεύουσες συνδέσεις βυσμάτων. Αυτά τα χαρακτηριστικά μπορούν να κάνουν πιο σύνθετα συστήματα διανομής ευκολότερα τη διαμόρφωση και τη συντήρηση.

Μπορεί να προσαρμοστεί ο διακόπτης GCS;

Ναί. Σύμφωνα με το CONSO·CN, ο διακόπτης GCS μπορεί να παραχθεί σύμφωνα με το σχέδιο μιας γραμμής, το σχέδιο διάταξης και τη λίστα αγορών του πελάτη.

Πόσα κυκλώματα μπορεί να φιλοξενήσει ένα ντουλάπι MCC;

Οι δημοσιευμένες πληροφορίες του κατασκευαστή αναφέρουν ότι ένα μόνο ντουλάπι MCC μπορεί να φιλοξενήσει έως και 22 κυκλώματα. Η πραγματική χωρητικότητα θα πρέπει να επιβεβαιωθεί σύμφωνα με τη συγκεκριμένη ηλεκτρική διαμόρφωση και τη διάταξη του ντουλαπιού.

Είναι το GCS κατάλληλο για αυτοματοποιημένα βιομηχανικά συστήματα;

Ναί. Οι διαθέσιμες δευτερεύουσες επαφές plug-in έχουν σχεδιαστεί για να υποστηρίζουν διεπαφές υπολογιστή και κυκλώματα αυτόματου ελέγχου, καθιστώντας τη διαμόρφωση κατάλληλη για εφαρμογές βιομηχανικού αυτοματισμού όπου απαιτείται εκτεταμένη καλωδίωση ελέγχου.

Συμπέρασμα: Είναι ο διακόπτης χαμηλής τάσης GCS η σωστή επιλογή για το έργο σας;

Το GCS Low Voltage Switchgear συνδυάζει αρθρωτή αρχιτεκτονική διανομής, ξεχωριστά λειτουργικά διαμερίσματα, πρακτικές αποσπώμενες μονάδες, οργανωμένες συνδέσεις καλωδίων και εκτεταμένες δευτερεύουσες διεπαφές για την αντιμετώπιση των απαιτήσεων των σύγχρονων βιομηχανικών συστημάτων ισχύος. Για έργα που περιλαμβάνουν πολλαπλά κυκλώματα, αυτοματισμό, έλεγχο κινητήρα και προσαρμοσμένες διατάξεις διανομής, η επιλογή του σωστού κατασκευαστή είναι εξίσου σημαντική με την επιλογή του τύπου του εξοπλισμού διανομής. Εάν αξιολογείτε μια λύση GCS για ένα βιομηχανικό, εμπορικό ή έργο υποδομής,επικοινωνήστε μαζί μαςμε το μονογραμμικό διάγραμμα, το σχέδιο διάταξης και τις τεχνικές απαιτήσεις σας για να συζητήσετε μια κατάλληλη διαμόρφωση με το CONSO·CN.
