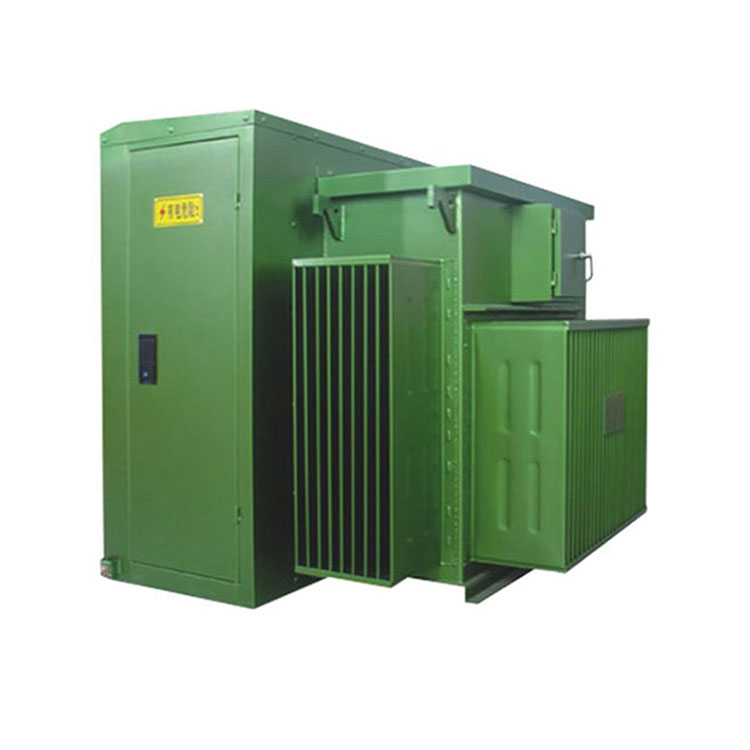

Τι είναι ένας μετασχηματιστής που τοποθετείται σε μαξιλαράκι και γιατί είναι η ραχοκοκαλιά της σύγχρονης υπόγειας διανομής ενέργειας

A PAd Mounted Transformerείναι ένας επίγειος μετασχηματιστής διανομής που δεν παραβιάζεται, σχεδιασμένος για υπόγεια συστήματα διανομής ηλεκτρικής ενέργειας. Χρησιμοποιούνται ευρέως σε οικιστικές κοινότητες, εμπορικά συγκροτήματα, έργα ανανεώσιμων πηγών ενέργειας και βιομηχανικά πάρκα, αυτοί οι μετασχηματιστές παρέχουν ασφαλή, αποτελεσματική και αξιόπιστη μετατροπή τάσης. Αυτός ο περιεκτικός οδηγός διερευνά τις αρχές λειτουργίας, τη δομή, τις προδιαγραφές, τα κριτήρια επιλογής, τα πρότυπα ασφαλείας, τους πίνακες σύγκρισης, τα ζητήματα εγκατάστασης και τις βέλτιστες πρακτικές συντήρησης. Συζητάμε επίσης πώς αρέσει στους κατασκευαστέςΚΟΝΣΟ· Κίναπαρέχει εξατομικευμένες λύσεις που πληρούν τα διεθνή πρότυπα κοινής ωφέλειας.

📑 Πίνακας περιεχομένων

1. Τι είναι ένας μετασχηματιστής που τοποθετείται σε μαξιλαράκι;
2. Πώς λειτουργεί ένας μετασχηματιστής τοποθετημένος σε μαξιλαράκι;
3. Κύρια εξαρτήματα και δομικός σχεδιασμός
4. Σύγκριση μονοφασικών έναντι τριών φάσεων
5. Τεχνικές Προδιαγραφές και Αξιολογήσεις
6. Εφαρμογές σε όλες τις βιομηχανίες
7. Πλεονεκτήματα των μετασχηματιστών που τοποθετούνται σε τακάκια
8. Θέματα εγκατάστασης και ασφάλειας
9. Βελτιστοποίηση συντήρησης και διάρκειας ζωής
10. Πώς να επιλέξετε τον σωστό κατασκευαστή;
11. Ενότητα FAQ

1️⃣ Τι είναι ένας μετασχηματιστής που τοποθετείται σε μαξιλαράκι;

A Μετασχηματιστής τοποθετημένος σε μαξιλαράκιείναι ένας κλειστός ηλεκτρικός μετασχηματιστής διανομής σε επίπεδο εδάφους εγκατεστημένος σε ένα τσιμεντένιο μαξιλάρι. Είναι ειδικά σχεδιασμένο για υπόγεια συστήματα διανομής ηλεκτρικής ενέργειας, παρέχοντας μείωση της τάσης από τη μέση τάση (π.χ., 11kV, 13,8kV, 15kV, 33kV) σε χαμηλή τάση (π.χ., 400V, 480V).

Σε αντίθεση με τους μετασχηματιστές που είναι τοποθετημένοι σε πόλο, οι μονάδες που τοποθετούνται σε τακάκια στεγάζονται σε κλειδωμένο χαλύβδινο ερμάριο, διασφαλίζοντας υψηλά πρότυπα ασφάλειας σε δημόσιους χώρους όπως:

• Οικιστικές κοινότητες
• Εμπορικά κέντρα
• Βιομηχανικές εγκαταστάσεις
• Νοσοκομεία και σχολεία
• Ηλιακά και αιολικά πάρκα

Ο πλήρως κλειστός και ανθεκτικός σχεδιασμός τους τα καθιστά ιδανικά για σύγχρονες αστικές υποδομές.

2️⃣ Πώς λειτουργεί ένας μετασχηματιστής που τοποθετείται σε μαξιλαράκι;

Η αρχή λειτουργίας ακολουθεί την ηλεκτρομαγνητική επαγωγή. Η ηλεκτρική ενέργεια εισέρχεται μέσω δακτυλίων υψηλής τάσης που συνδέονται με το υπόγειο καλωδιακό σύστημα. Μέσα στη δεξαμενή:

1. Το πρωτεύον τύλιγμα λαμβάνει είσοδο μέσης τάσης.
2. Ο μαγνητικός πυρήνας μεταφέρει ενέργεια μέσω μαγνητικής ροής.
3. Οι έξοδοι δευτερεύοντος τυλίγματος μειώνουν την τάση κατάλληλες για τελικούς χρήστες.

Οι περισσότεροι μετασχηματιστές που τοποθετούνται σε τακάκια είναιβυθισμένο στο λάδι, χρησιμοποιώντας μονωτικό ορυκτέλαιο για:

• Διάχυση θερμότητας
• Ηλεκτρική μόνωση
• Καταστολή τόξου

Τα προηγμένα μοντέλα μπορεί να περιλαμβάνουν διακόπτες διακοπής φορτίου, ασφάλειες και απαγωγείς υπέρτασης για ενίσχυση της προστασίας και της λειτουργικής αξιοπιστίας.

3️⃣ Κύρια εξαρτήματα και δομικός σχεδιασμός

Τα βασικά δομικά στοιχεία περιλαμβάνουν:

Ο διαμερισματικός σχεδιασμός του ντουλαπιού διαχωρίζει περιοχές υψηλής και χαμηλής τάσης για μεγαλύτερη ασφάλεια και ευκολία συντήρησης.

4️⃣ Μονοφασικοί έναντι τριφασικοί μετασχηματιστές με επίστρωση

Οι τριφασικές μονάδες είναι απαραίτητες για εργοστάσια, κέντρα δεδομένων και μεγάλα εμπορικά κτίρια λόγω υψηλότερης απόδοσης και καλύτερης διαχείρισης φορτίου.

5️⃣ Τεχνικές προδιαγραφές και βαθμολογίες

Οι κοινές τεχνικές παράμετροι περιλαμβάνουν:

• Ονομαστική ισχύς: 25 kVA – 5000 kVA
• Κύρια τάση: 11kV / 13,8kV / 15kV / 33kV
• Δευτερεύουσα τάση: 400V / 415V / 480V
• Συχνότητα: 50Hz / 60Hz
• Τύπος ψύξης: ONAN
• Αντίσταση: 4% – 8%
• Επίπεδο μόνωσης: Σύμφωνα με τα πρότυπα IEC / ANSI

Τα πρότυπα συμμόρφωσης μπορεί να περιλαμβάνουν τις προδιαγραφές IEC 60076, ANSI C57 ή τοπικές προδιαγραφές χρησιμότητας.

6️⃣ Εφαρμογές σε όλους τους κλάδους

Οι μετασχηματιστές που είναι τοποθετημένοι σε τακάκια χρησιμοποιούνται ευρέως σε:

🏘 Οικιστικές Κατασκευές

Η υπόγεια παροχή ρεύματος χωρίς εναέριες γραμμές βελτιώνει την αστική αισθητική.

🏭 Βιομηχανικά εργοστάσια

Αξιόπιστη ρύθμιση τάσης για βαριά μηχανήματα.

☀ Έργα Ανανεώσιμων Πηγών Ενέργειας

Τα ηλιακά πάρκα χρησιμοποιούν μετασχηματιστές που είναι τοποθετημένοι σε μαξιλαράκια για τη διασύνδεση του δικτύου.

🏢 Εμπορική Υποδομή

Τα εμπορικά κέντρα, τα κτίρια γραφείων και τα νοσοκομεία βασίζονται σε σταθερά συστήματα διανομής.

7️⃣ Πλεονεκτήματα των μετασχηματιστών που τοποθετούνται σε τακάκια

• Υψηλή ασφάλεια με σχεδιασμό κλειδωμένο ντουλάπι
• Συμπαγές αποτύπωμα
• Λειτουργία χαμηλού θορύβου
• Κατασκευή ανθεκτική στις καιρικές συνθήκες
• Μειωμένη οπτική ρύπανση
• Ελάχιστες απαιτήσεις συντήρησης
• Βελτιωμένη αξιοπιστία σε υπόγεια συστήματα

8️⃣ Θέματα εγκατάστασης και ασφάλειας

Η σωστή εγκατάσταση εξασφαλίζει βέλτιστη απόδοση:

1. Τοποθετήστε σε μαξιλαράκι από οπλισμένο σκυρόδεμα.
2. Εξασφαλίστε τη σωστή γείωση.
3. Διατηρήστε το διάκενο εξαερισμού.
4. Ακολουθήστε τους τοπικούς ηλεκτρικούς κώδικες.
5. Χρησιμοποιήστε πιστοποιημένους ακροδέκτες καλωδίων.

Τα χαρακτηριστικά ασφαλείας περιλαμβάνουν:

• Σχεδίαση νεκρού μετώπου
• Σύστημα ασφάλισης με προστασία από παραβίαση
• Εσωτερική προστασία σφαλμάτων

9️⃣ Βελτιστοποίηση συντήρησης και διάρκειας ζωής

Η τυπική διάρκεια ζωής υπερβαίνει τα 25–30 χρόνια όταν συντηρείται σωστά.

Λίστα ελέγχου συντήρησης:

• Ετήσια δοκιμή λαδιού (BDV & υγρασία)
• Θερμική επιθεώρηση
• Επιθεώρηση δακτυλίου
• Έλεγχος ακεραιότητας σφραγίδας
• Παρακολούθηση φορτίου

🔟 Πώς να επιλέξετε τον σωστό κατασκευαστή;

Όταν επιλέγετε προμηθευτή, λάβετε υπόψη:

• Συμμόρφωση με τα πρότυπα IEC/ANSI
• Πιστοποιήσεις κατασκευής (ISO)
• Δυνατότητα προσαρμογής
• Διαδικασία ποιοτικού ελέγχου
• Τεχνική υποστήριξη μετά την πώληση

ΚΟΝΣΟ· Κίναειδικεύεται στην κατασκευή μετασχηματιστών υψηλής απόδοσης που τοποθετούνται σε ταμπόν με προσαρμόσιμες τιμές τάσης, διαμορφώσεις προστασίας και διεθνή συμμόρφωση. Η ομάδα μηχανικών τους εξασφαλίζει αυστηρή επιθεώρηση ποιότητας και αξιόπιστη απόδοση προσαρμοσμένη στις απαιτήσεις του έργου.

❓ Συχνές Ερωτήσεις (FAQ)

1. Ποια είναι η διαφορά μεταξύ ενός μετασχηματιστή που τοποθετείται σε pad και ενός μετασχηματιστή που τοποθετείται σε πόλο;

Οι μετασχηματιστές που είναι τοποθετημένοι σε μαξιλαράκια είναι εγκατεστημένοι στο έδαφος και κλειστοί, κατάλληλοι για υπόγεια συστήματα, ενώ οι μονάδες που τοποθετούνται σε πόλο είναι εναέρια και χρησιμοποιούνται σε αγροτικά ή προαστιακά δίκτυα.

2. Είναι ασφαλείς οι μετασχηματιστές που τοποθετούνται σε τακάκια για κατοικημένες περιοχές;

Ναί. Είναι σχεδιασμένα με κατασκευή νεκρής πρόσοψης και κλειδωμένα περιβλήματα για την αποφυγή τυχαίας επαφής.

3. Πόσο διαρκεί ένας μετασχηματιστής που είναι τοποθετημένος σε μαξιλαράκι;

Με σωστή συντήρηση, 25–30 χρόνια ή περισσότερο.

4. Μπορούν να προσαρμοστούν οι μετασχηματιστές που είναι τοποθετημένοι σε ταμπόν;

Ναί. Τα συστήματα τάσης, χωρητικότητας, σύνθετης αντίστασης και προστασίας μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις της κοινής χρήσης.

5. Ποια μέθοδος ψύξης χρησιμοποιείται συνήθως;

Τα περισσότερα μοντέλα χρησιμοποιούν ψύξη ONAN (Oil Natural Air Natural).

🏁 Συμπέρασμα

ΟΜετασχηματιστής τοποθετημένος σε μαξιλαράκιαποτελεί τον ακρογωνιαίο λίθο των σύγχρονων υπόγειων συστημάτων διανομής ηλεκτρικής ενέργειας. Προσφέροντας ασφάλεια, αποτελεσματικότητα, αισθητική ενοποίηση και μακροπρόθεσμη αξιοπιστία, εξυπηρετεί οικιακούς, εμπορικούς, βιομηχανικούς και ανανεώσιμες πηγές ενέργειας σε όλο τον κόσμο.

Επιλέγοντας έναν αξιόπιστο κατασκευαστή όπωςΚΟΝΣΟ· Κίναεξασφαλίζει μηχανική υψηλής ποιότητας, διεθνή συμμόρφωση και προσαρμοσμένες λύσεις που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις της σύγχρονης υποδομής ηλεκτρικής ενέργειας.

📞 Είστε έτοιμοι να ενεργοποιήσετε το έργο σας;

Εάν αναζητάτε έναν αξιόπιστο προμηθευτή μετασχηματιστών με επιθέματα με αποδεδειγμένη τεχνογνωσία και προσαρμόσιμες λύσεις,επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις του έργου σας και να λάβετε μια επαγγελματική προσφορά.
