Σύγκριση μετασχηματιστή διανομής μεταξύ παραπάνω και κάτω από 800 kVA

Η Conso Electrical Science and Technology Co., Ltd έχει παράγει 10 kV έως 35 kV μετασχηματιστή διανομής από το 2006. Η Conso Electrical έχει συσσωρεύσει εκτεταμένη και πλούσια εμπειρία στο σχεδιασμό και την κατασκευή. Οι μηχανικοί του Conso Electrical πιστεύουν το10 kV μετασχηματιστές διανομήςέχουν σημαντική διαφορά στις τεχνικές προδιαγραφές και τη δομή του προϊόντος μεταξύ παραπάνω και κάτω από 800 kVA.

1. Η διαφορά του μετασχηματιστή διανομής σε τεχνικές προδιαγραφές:

Η μεγαλύτερη χωρητικότητα ενός μετασχηματιστή διανομής θα μπορούσε να υποστηρίξει ένα μεγαλύτερο ονομαστικό ρεύμα. Εξάλλου,Ο μετασχηματιστής διανομής άνω των 800 kVAΧρειάζεστε πιο σοβαρή προστασία στην εσωτερική πίεση και τη σταθερότητα ρεύματος.

Α. Εσωτερική πίεση: Όταν εμφανίζεται σοβαρό σφάλμα στο εσωτερικό του μετασχηματιστή, θα δημιουργηθεί μεγάλη ποσότητα αερίου. Θα επιταχύνει τη γήρανση της μόνωσης και θα μειώσει τη χωρητικότητα διάχυσης θερμότητας. Μπορεί ακόμη και να προκαλέσει έκρηξη, όταν η εσωτερική πίεση του μετασχηματιστή υπερβαίνει την κρίσιμη τιμή. Ένας μετασχηματιστής κατανομής μεγαλύτερης χωρητικότητας θα δημιουργούσε περισσότερο αέριο σε μία επιχειρησιακή αποτυχία. Δεδομένου ότι η ποσότητα του φυσικού αερίου που παράγεται αυτή τη στιγμή είναι επαρκής για να προκαλέσει σοβαρές συνέπειες, οι μετασχηματιστές διανομής και ισχύος με χωρητικότητα 800kVA και άνω πρέπει να εγκατασταθούν με ρελέ αερίου σύμφωνα με το IEC 60076.

Β. Σταθερότητα: Μία μεγαλύτερη χωρητικότητα διανομής και μετασχηματιστή ισχύος θα έχει περισσότερο κύκλωμα από τις δύο πλευρές της πρωτογενούς και της δευτερογενούς. Θα χρειαστεί ένας πιο ευαίσθητος διακόπτης κυκλώματος και CT για την προστασία ενός μετασχηματιστή διανομής τόσο από τις γραμμές διανομής όσο και από μακρινό και μακρινό. Το δύο κύριο ρεύμα προστασίας του μετασχηματιστή διανομής είναι η διαφορική προστασία και η τρέχουσα προστασία γρήγορης διακοπής.

2. Η διαφορά του μετασχηματιστή διανομής στη δομή του προϊόντος:

Δεδομένου ότι μια επιχειρησιακή αποτυχία θα δημιουργήσει μια πιο σοβαρή συνέπεια από έναν μετασχηματιστή διανομής μεγαλύτερης χωρητικότητας. Είναι απαραίτητο ο μετασχηματιστής κατανομής μεγαλύτερης χωρητικότητας να έχει μια πιο σταθερή εσωτερική δομή και ευαίσθητα εξαρτήματα.

Για την προστασία ενός μετασχηματιστή διανομής από ένα βραχυκύκλωμα, πρέπει να σχεδιαστεί μια πιο σταθερή εσωτερική δομή, επειδή θα απελευθερωθεί μια πιο σοβαρή ηλεκτρική ενέργεια. Επιπλέον, ένας μετασχηματιστής διανομής άνω των 800 kVA θα υιοθετούσε συνεχή ή σπειροειδή περιέλιξη, όπως περιτύλιγμα αλουμινίου. Εν τω μεταξύ, ένας μετασχηματιστής κατανομής μεγαλύτερης χωρητικότητας χρειάζεται ένα πιο ισχυρό σύστημα ψύξης. Είναι απαραίτητο να υιοθετηθεί η μέθοδος ψύξης AFAF σε ορισμένους μετασχηματιστές διανομής άνω των 800 kVA, ειδικά όταν ο μετασχηματιστής είναι υπερφορτωμένος.

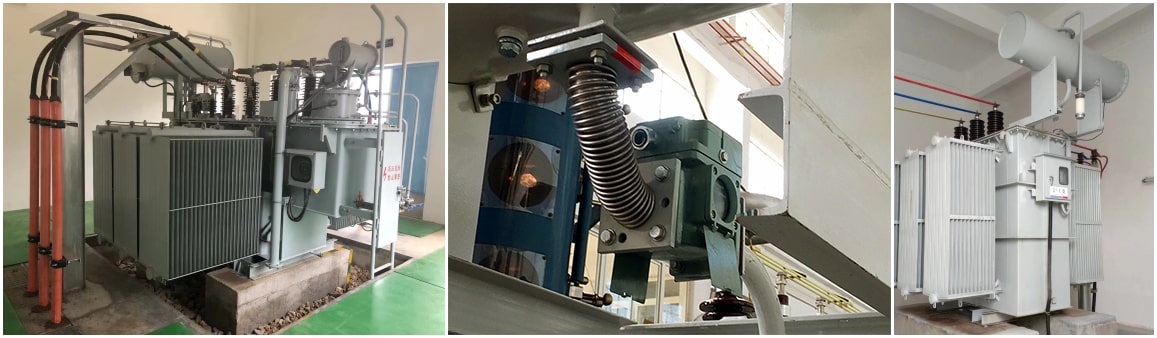

Δεδομένου ότι μεγαλύτεροΔιανομή και μετασχηματιστής ισχύοςθα δημιουργούσε περισσότερο αέριο σε επιχειρησιακή αποτυχία. Ένας ρελέ αερίου πρέπει να είναι εξοπλισμένος σε μετασχηματιστή διανομής. Θα ακούγεται ο συναγερμός όταν το μικρό αέριο συγκέντρωσε την κορυφή ενός μετασχηματιστή διανομής και το κλείσιμο του κύριου διακόπτη όταν η εσωτερική πίεση είχε μια τρομερή αύξηση. Επιπλέον, για να κανονιστεί η εσωτερική πίεση, θα υιοθετηθεί επίσης ένας αναπνευστικός μετασχηματιστής για να προστατεύσει τους μετασχηματιστές διανομής που επιβιώνει από τη γήρανση της μόνωσης. Εν τω μεταξύ, για να μειωθεί η απώλεια από την αποτυχία της ρεύματος, κάποιος μετασχηματιστής διανομής άνω των 800 kVA ενδέχεται να εξοπλίσει changer στο φορτίο (OLTC) και όχι να μην φορτώνει το TACH changer (NLTC).

Ένας μετασχηματιστής διανομής έχει μια προφανή διαφορά τόσο από την τεχνική προδιαγραφή όσο και από τη δομή του προϊόντος μεταξύ παραπάνω και κάτω των 800 kVA. Είναι επειδή οι μετασχηματιστές διανομής μεγαλύτερης χωρητικότητας χρειάζονται πιο σοβαρή προστασία για να επιβιώσουν από την επιχειρησιακή αποτυχία.
