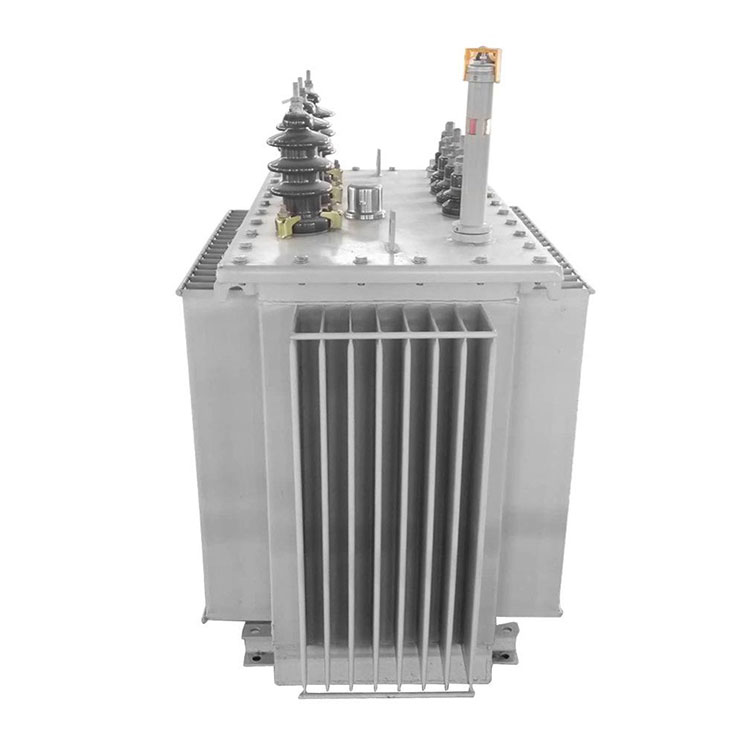

Μετασχηματιστής διανομής βυθισμένου σε λάδι 1600 kva

Η Conso Electrical Science and Technology Co., Ltd έχει αναπτύξει τη διαδικασία κατασκευής και την ιδέα σχεδιασμού προϊόντος για μετασχηματιστή διανομής, συμπαγή υποσταθμό και διακόπτη κενού από το 2006. Για να διασφαλίσει την ποιότητα του μετασχηματιστή διανομής 1600 kVA Oil Immersed, η εταιρεία βασίζεται στην αυτοματοποιημένη παραγωγή μηχανήματα με προηγμένη νοημοσύνη. Κάθε μετασχηματιστής διανομής Oil Immersed 1600 kVA αξίζει μια σειρά εργοστασιακών δοκιμών πριν από την αποστολή. Σε περίπτωση διακυμάνσεων του κόστους υλικών, ο μηχανικός θα σχεδιάσει την καταλληλότερη λύση για να ταιριάζει με τις απαιτήσεις των πελατών. Ανυπομονούμε ειλικρινά να συνεργαστούμε μαζί σας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

βίντεο

Οι συμβουλές επιθεώρησης του μετασχηματιστή διανομής ελαίου 1600 kVA:

(1) Ελέγξτε εάν ο μετασχηματιστής βυθισμένης διανομής λαδιού 1600 kVA εκπέμπει έναν κανονικό ηλεκτρομαγνητικό ήχο "βουητό" κατά τη λειτουργία.

(2) Ελέγξτε εάν το λάδι μετασχηματιστή βυθισμένης διανομής λαδιού 1600 kVA είναι διαφανές και έχει ελαφρώς κίτρινο χρώμα, υποδεικνύοντας κανονική ποιότητα.

(3) Επαληθεύστε τη θερμοκρασία λαδιού και τη στάθμη λαδιού κατά τη λειτουργία του μετασχηματιστή για κανονικότητα και απουσία διαρροής.

(4) Βεβαιωθείτε ότι η τάση και το ρεύμα βρίσκονται εντός των κανονικών παραμέτρων ενώ λειτουργεί ο μετασχηματιστής βυθισμένης διανομής λαδιού 1600 kVA.

(5) Εξετάστε τις συνδέσεις ηλεκτροδίων, τα καλώδια και τις ράβδους του μετασχηματιστή βυθισμένης διανομής λαδιού 1600 kVA για τυχόν σημάδια υπερθέρμανσης.

(6) Επιθεωρήστε τον δακτύλιο μετασχηματιστή διανομής βυθισμένου λαδιού 1600 kVA για καθαρότητα, ρωγμές και σημάδια εκκένωσης και επιβεβαιώστε ότι το σύστημα ψύξης λειτουργεί σωστά. Ο μετασχηματιστής βυθισμένου λαδιού 1600 kVA.

Η Conso electrical θα προσφέρει έναν οδηγό λειτουργίας με κάθε μετασχηματιστή, οι παραπάνω συμβουλές θέλουν να προσφέρουν περισσότερες πληροφορίες.

Τεχνική αξία 1600 kVA Oil Immersed Distribution Transformer :

Ονομαστική χωρητικότητα:	1600 kva;
Τρόπος:	S11-M-1600 ή εξαρτάται?
Χωρίς απώλεια φόρτωσης:	1640 W ή εξαρτάται;
απώλεια φόρτωσης:	14500 W ή εξαρτάται;
Αντίσταση:	4,5%;
Μέθοδος ψύξης:	ΟΝΑΝ;
Ονομαστική συχνότητα:	50 ή 60 Hz;
Υλικό περιέλιξης:	Περιέλιξη χαλκού (στάνταρ);
Ομάδα διανυσμάτων:	Dyn11; Yyn0 ή εξαρτάται?
Ανοδος θερμοκρασίας:	60K/65K ή εξαρτάται.

CONSO·CN ο μετασχηματιστής διανομής βυθισμένου σε λάδι 1600 kVA Λεπτομέρεια:

Γεμισμένο με λάδι

Αδειάστηκε λάδι

Άμορφο κράμα

Ελασμένος Πυρήνας Σιδήρου

Εργαστήριο μετασχηματιστών διανομής CONSO·CN 1600 kVA:

Εργαστήριο τυλίγματος

Περιοχή ξήρανσης πηνίου

Περιοχή πλήρωσης λαδιού

Περιοχή τελικού προϊόντος

το Κέντρο δοκιμών του μετασχηματιστή διανομής βυθισμένου σε λάδι 1600 kVA:

μερικές συστάσεις για την επίτευξη οικονομικής λειτουργίας του μετασχηματιστή διανομής 1600 kVA Oil Immersed:

Κατά την κατασκευή ενός νέου υποσταθμού σταδιακά, λαμβάνοντας υπόψη την αύξηση του φορτίου, και έχοντας μόνο έναν μετασχηματιστή στην αρχική φάση, η χωρητικότητα του μετασχηματιστή θα πρέπει να προσδιορίζεται σύμφωνα με την τελική κλίμακα. Ο συντελεστής φορτίου του μετασχηματιστή πρέπει να είναι κοντά στο βέλτιστο εύρος οικονομικής λειτουργίας, γενικά κάτω από 75%. Εάν δεν υπάρχουν άμεσα σχέδια επέκτασης, ο μετασχηματιστής δεν πρέπει να λειτουργεί με πλήρες φορτίο.

Πολλαπλοί μετασχηματιστές που λειτουργούν παράλληλα θα πρέπει να πληρούν τις ακόλουθες προϋποθέσεις για παράλληλη λειτουργία: οι ομάδες σύνδεσης και οι σχέσεις φάσεων είναι ίδιες. Η αναλογία τάσης και στροφών είναι ίδια εντός των επιτρεπόμενων ανοχών. κάθε επίπεδο τάσης εμπίπτει στο εύρος ρύθμισης. για την αποφυγή ρευμάτων κυκλοφορίας λόγω διαφορών ηλεκτροκινητικής δύναμης μεταξύ δευτερευόντων περιελίξεων, οι οποίες θα μπορούσαν να επηρεάσουν την απόδοση ισχύος και να καταστρέψουν τους μετασχηματιστές. Η σύνθετη αντίσταση βραχυκυκλώματος πρέπει να είναι η ίδια, εντός επιτρεπόμενης ανοχής 10%. ο λόγος χωρητικότητας πρέπει να είναι μεταξύ 0,5 και 2. Εξασφαλίστε ομοιόμορφη κατανομή φορτίου για να αποτρέψετε την υπερφόρτωση μετασχηματιστών με χαμηλότερη χωρητικότητα και σύνθετη αντίσταση, ενώ οι μετασχηματιστές μεγαλύτερης χωρητικότητας και υψηλότερης σύνθετης αντίστασης παραμένουν υποφορτισμένοι. Το μέγεθος της σύνθετης αντίστασης βραχυκυκλώματος πρέπει να πληροί τις απαιτήσεις ρεύματος βραχυκυκλώματος του συστήματος, διαφορετικά θα πρέπει να ληφθούν περιοριστικά μέτρα.

Κατά την επιλογή τεχνικών παραμέτρων για μετασχηματιστές ισχύος, η συνολική αξιοπιστία του μετασχηματιστή πρέπει να είναι η βάση. Λάβετε υπόψη τον προηγμένο και ορθολογικό χαρακτήρα των τεχνικών παραμέτρων, λαμβάνοντας επίσης υπόψη τον αντίκτυπό τους στην ασφάλεια του συστήματος. Λάβετε υπόψη τις εγγενείς συνολικές απώλειες του μετασχηματιστή. Όταν οι απώλειες φορτίου είναι ουσιαστικά οι ίδιες, επιλέξτε μετασχηματιστές με χαμηλότερες απώλειες χωρίς φορτίο, εάν είναι δυνατόν, και βεβαιωθείτε ότι οι απώλειες φορτίου πληρούν τις απαιτήσεις του εθνικού προτύπου "Τεχνικές Παράμετροι και Απαιτήσεις για Τριφασικούς Μετασχηματιστές Ισχύος Βυθισμένου σε Λάδι".
